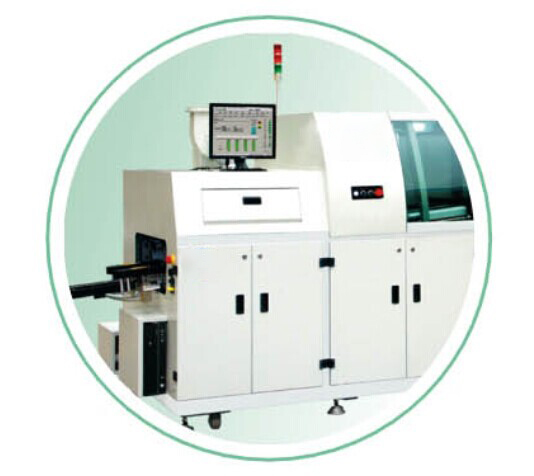

无铅波峰焊MD系列

无铅波峰焊MD系列

 详情说明

一、创威无铅波峰焊节能模组化预热(专利)

1、低耗电设计三段预热模组,全长1.8M,由专利发热板及专利热风马达组成。

2、保温式平板加热器,强制热风循环,保证助焊剂活化时间达到最佳效果。

专利低耗电发热板

专利马达风轮

保温式预热区

抽屉式预热区,维护保养方便快捷

二、清洁、安全可靠松香喷雾系统

1、新型外置式松香喷雾系统。

2、松香得到有效隔离,保证预热区安全、清洁。

松香喷雾剂系统

松香喷雾系统内景

三、新型无铅炉胆

1、全新型设计无铅炉胆,两波峰温差<30℃。

2、特低氧化量,设立锡渣自动流向收集区。

3、优化无铅焊接效果

全新型无铅炉胆设计

特低氧化量炉嘴

四、选项配置

中央支撑系统

1、承托拼板中间位置,有效防止PCB板的变形。

五、不会变形运输系统

1、链条式入板装置,加强型钛爪链条,弹性高,不易变形,安全平稳传输系统,电子变频调速V=100~2000mm/min。

2、自动循环洗爪功能。

链条式入板装置

不变形传输系统

双重过炉式自动洗爪装置

六、低耗氮系统(氮气炉)

1、氮气循环使用,增加无铅焊料的浸润性,使锡点饱满光亮

密封式氮气焊接炉胆

氮气回收循环使用装置

氧气分析仪及氮气流量计

冷水机(氮气炉标配,空气炉选配)

七、波峰焊TW-DS350实测温度曲线

1、下图温度曲线为创威无铅波峰焊(型号:TW-DS350)实测。

2、运输速度设置:1300mm/min。

3、预热区温度设置:

预热区一  预热区二  预热区三

20℃    130℃   140℃

4、炉胆温度设置:255℃。

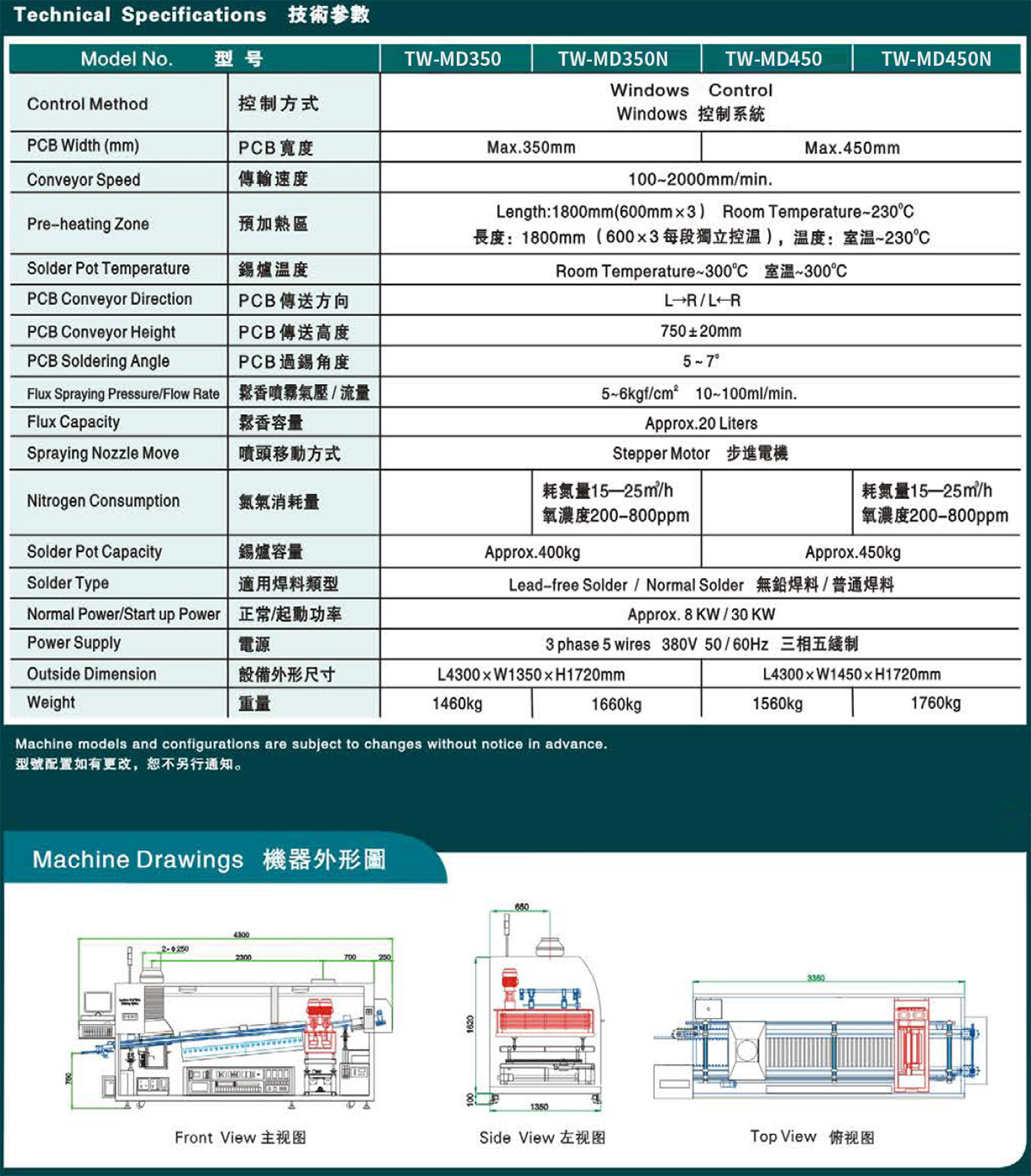

八、技术参数
